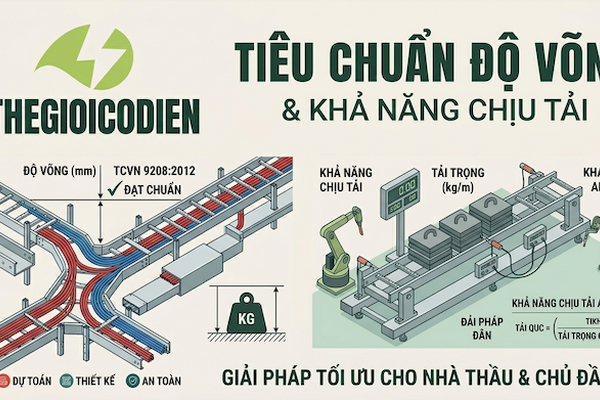

Tiêu chuẩn độ võng và khả năng chịu tải của thang máng cáp theo TCVN

Trong thiết kế và thi công hệ thống cơ điện (M&E) năm 2026, việc đảm bảo an toàn chịu tải của hệ thống giá đỡ dây cáp là yêu cầu bắt buộc. Một hệ thống thang máng cáp được lắp đặt đúng tiêu chuẩn không chỉ bảo vệ dây dẫn mà còn đảm bảo tính ổn định cấu trúc cho toàn bộ tòa nhà. Bài viết này sẽ phân tích chi tiết về tiêu chuẩn độ võng và khả năng chịu tải theo TCVN và các tiêu chuẩn quốc tế tương đương.

1. Tại sao phải quan tâm đến độ võng và tải trọng?

Độ võng (deflection) là sự biến dạng hình học của thang máng cáp dưới tác động của trọng lượng bản thân và trọng lượng của cáp điện. Nếu không được tính toán kỹ:

• Nguy cơ sập hệ thống: Tải trọng vượt mức cho phép khiến giá đỡ bị gãy hoặc bung mối nối.

• Hỏng vỏ cáp: Độ võng quá lớn tạo ra các điểm tỳ sắc nhọn, dễ làm rách vỏ nhựa bảo vệ cáp.

• Mất thẩm mỹ: Hệ thống thang máng uốn lượn gây mất mỹ quan cho công trình, đặc biệt là các không gian đi trần hở.

Thegioicodien.com.vn, với tư cách là đối tác của Vingroup và Hòa Phát, luôn áp dụng các chỉ số kiểm định khắt khe nhất để đảm bảo mọi sản phẩm xuất xưởng đều vượt qua các bài kiểm tra tải trọng thực tế.

2. Tiêu chuẩn áp dụng tại Việt Nam

Hiện nay, việc tính toán tải trọng thang máng cáp tại Việt Nam thường căn cứ vào:

1. TCVN 9208:2012: Lắp đặt cáp điện trong công trình công nghiệp.

2. IEC 61537: Tiêu chuẩn quốc tế về hệ thống quản lý cáp (đây là bộ tiêu chuẩn gốc mà TCVN thường tham chiếu).

3. NEMA VE 1: Tiêu chuẩn của Hiệp hội các nhà sản xuất điện Hoa Kỳ về thang cáp kim loại.

3. Khả năng chịu tải an toàn (Safe Working Load - SWL)

Khả năng chịu tải an toàn là trọng lượng tối đa (kg/m) mà thang máng cáp có thể chịu được mà không gây ra hư hại vĩnh viễn hoặc độ võng vượt mức cho phép.

Công thức tính tải trọng cáp

Để chọn loại thang máng phù hợp, kỹ sư cần tính tổng trọng lượng cáp theo công thức:

$$P = sum (q_i times n_i)$$

• P: Tổng trọng lượng cáp trên 1 mét tới (kg/m).

• q: Trọng lượng của một mét dây cáp loại $i$ (tra catalog nhà sản xuất cáp).

• n: Số lượng dây cáp loại $i$.

Hệ số an toàn

Thông thường, khi thiết kế tại Thegioicodien.com.vn, chúng tôi khuyến nghị áp dụng hệ số an toàn tối thiểu là 1.5. Nghĩa là nếu tải trọng thực tế là 100kg/m, bạn nên chọn loại thang máng có khả năng chịu tải 150kg/m để dự phòng cho việc nâng cấp hệ thống sau này.

4. Tiêu chuẩn độ võng cho phép

Theo tiêu chuẩn IEC 61537 và thực tế thi công tại các dự án lớn, độ võng của thang máng cáp phải nằm trong giới hạn:

• Độ võng tối đa: Không vượt quá 1/200 khoảng cách giữa hai giá đỡ (L/200).

• Ví dụ: Nếu khoảng cách giữa hai giá treo (support) là 2.000mm, thì độ võng tại điểm giữa không được vượt quá 10mm.

Các yếu tố ảnh hưởng đến độ võng:

1. Độ dày vật liệu: Thang máng dày hơn (1.5mm, 2.0mm) sẽ có mô-men quán tính lớn hơn, giảm độ võng.

2. Kích thước thành (Height): Chiều cao thành máng đóng vai trò cực kỳ quan trọng trong việc chống uốn. Một máng cáp 200x100mm sẽ cứng hơn rất nhiều so với máng 200x50mm cùng độ dày.

3. Khoảng cách giá đỡ: Đây là yếu tố biến thiên dễ điều chỉnh nhất. Nếu tải trọng quá nặng, việc rút ngắn khoảng cách giá đỡ từ 2m xuống 1.5m sẽ giảm độ võng đáng kể.

5. Quy trình thử nghiệm tải trọng tại Thegioicodien.com.vn

Để đáp ứng tiêu chuẩn của các chủ đầu tư như Sun Group hay VinFast, quy trình sản xuất tại xưởng của chúng tôi bao gồm bước thử nghiệm thực tế:

• Bước 1: Lắp đặt đoạn thang máng mẫu lên hệ thống giá đỡ tiêu chuẩn (ví dụ khoảng cách 2m).

• Bước 2: Chất tải trọng (thường dùng bao cát hoặc khối sắt) lên bề mặt thang máng theo từng cấp độ.

• Bước 3: Sử dụng thiết bị đo laser chuyên dụng để xác định độ võng tại các điểm xung yếu.

• Bước 4: Kiểm tra các mối hàn (hàn robot) và điểm chấn gấp CNC xem có hiện tượng rạn nứt hay biến dạng hay không.

6. Hướng dẫn lựa chọn theo tải trọng công trình

Dựa trên kinh nghiệm cung cấp vật tư cho hàng ngàn công trình, Thegioicodien.com.vn đưa ra gợi ý nhanh:

7. Kết luận và khuyến nghị

Việc tuân thủ tiêu chuẩn độ võng và tải trọng không chỉ là tuân thủ pháp luật về xây dựng mà còn là bảo hiểm cho sự an toàn của con người và tài sản trong công trình.

Tại Thegioicodien.com.vn, chúng tôi không chỉ cung cấp thang máng cáp mà còn cung cấp sự an tâm. Với quy trình sản xuất đạt chuẩn ISO và vị thế là đối tác chiến lược của các tập đoàn lớn, chúng tôi cam kết mang đến những sản phẩm có khả năng chịu tải vượt trội, tối ưu chi phí và bền bỉ cùng thời gian.

Thegioicodien.com.vn – Chất lượng hàng đầu, niềm tin vững chắc cho mọi dự án.
